产品概述

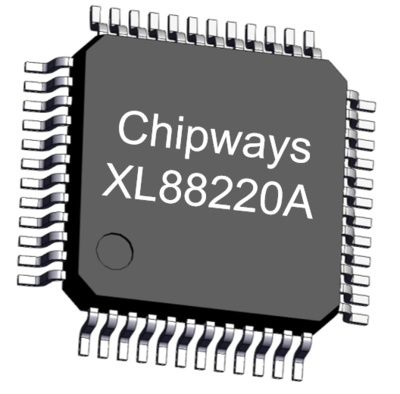

XL88220A系列多节电池组监控芯片是一款高集成单芯片，可同时测量多达 20 串电池电压，总测量误差（TME）小于 5mV，测量输入范围 0~5V。芯片可脱离 MCU 独立使用。芯片内置高精度 ADC，支持高精度电压、电流、温度检测，可支持最高 4 通道的温度测量。

特性与优势

• 高集成三合一单芯片（AFE+硬件保护+驱动）

• 保护模式，芯片脱离MCU独立使用

• 内置双ADC，同步测量电池电压和充放电电流

• 内置完整硬件保护功能，实现对电压、电流和温度的监测及保护

• 内置被动均衡保护电路

• 支持低边N-MOSFET驱动，管理电芯充电或放电

• 内置EEPROM，用于保持保护阈值及保护延时等可调参数，可通过SPI通信接口进行烧写

• 支持串数自动识别

• 支持自校准功能

• 工作温度范围：–40°C~85°C

• 工作电压范围：7.2V~100V

• 封装形式：LQFP48

应用

电动自行车、摩托车，平衡车，扫地机器人，高功率便携式设备，电动工具，工业/服务机器人等
